产品编号：
ZQ402-聚氨酯防水涂料
产品规格：
20千克/桶
产品描述：
1、超强粘结力，有韧性、有弹性、抗拉裂。
2、适用基层变形，耐热老化、防水性能高、附着力强
3、防水、防腐、防污性好、不生霉菌
4、耐酸碱等化学侵蚀，施工简易，干燥速度快
适用范围：
用于各类工业厂房、水池、隧道、地铁、桥梁、人防工程、酒店、宾馆、办公楼、住宅楼等各类新旧建筑物防水防腐涂层。
施工指导：

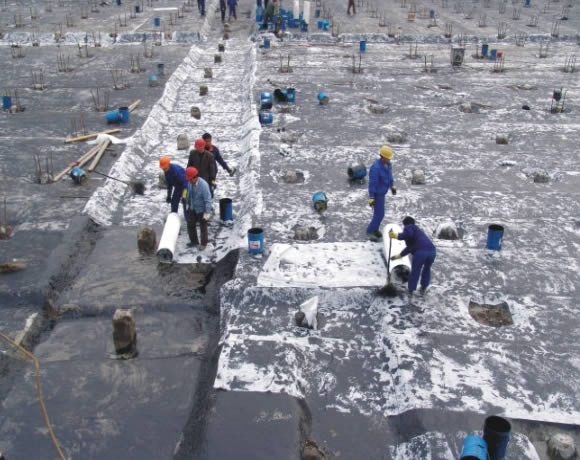

聚氨酯防水涂料施工工艺流程： 1.清扫基层，2.涂刷底胶，3.细部附加层，4.第一层涂膜，5.第二层涂膜，6.第三层涂膜和粘石渣。
1. 清扫基层：用铲刀将粘在找平层上的灰皮除掉，用扫帚将尘土清扫干净，尤其是管根、地漏和排水口等部位要仔细清理。如有油污时，应用钢丝刷和砂纸刷掉。表面必须平整，凹陷处要用1∶3水泥砂浆找平。
2. 涂刷底胶：将聚氨酯甲、乙两组份和二甲苯按1∶1.5∶2的比例（重量比）配合搅拌均匀，即可使用。用滚动刷或油漆刷蘸底胶均匀地涂刷在基层表面，不得过薄也不得过厚，涂刷量以0.2kg/m左右为宜。涂刷后应干燥4h以上，才能进行下一工序的操作。
3. 细部附加层：将聚氨酯涂膜防水材料按甲组份∶乙组份=1∶1.5的比例混合搅拌均匀，用油漆刷蘸涂料在地漏、管道根、阴阳角和出水口等容易漏水的薄弱部位均匀涂刷，不得漏刷（地面与墙面交接处，涂膜防水拐墙上做100mm高）。
4. 第一层涂膜：将聚氨酯甲、乙两组份和二甲苯按1∶l.5∶0.2的比例（重量比）配合后，倒入拌料桶中，用电动搅拌器搅拌均匀（约5min），用橡胶刮板或油漆刷刮涂一层涂料，厚度要均匀一致，刮涂量以0.8～1.0kg/m为宜，从内往外退着操作。
5. 第二层涂膜：第一层涂膜后，涂膜固化到不粘手时，按第一遍材料配比方法，进行第二遍涂膜操作，为使涂膜厚度均匀，刮涂方向必须与第一遍刮涂方向垂直，刮涂量与第一遍同。
6. 第三层涂膜：第二层涂膜固化后，仍按前两遍的材料配比搅拌好涂膜材料，进行第三遍刮涂，刮涂量以0.4～0.5kg/m为宜，涂完之后未固化时，可在涂膜表面稀撒干净的φ2～φ3mm粒径的石渣，以增加与水泥砂浆覆盖层的粘结力。
在操作过程中根据当天操作量配料，不得搅拌过多。如涂料粘度过大不便涂刮时，可加人少量二甲苯进行稀释，加入量不得大于乙料的10%。如甲、乙料混合后固化过快，影响施工时，可加入少许磷酸或苯磺酚氯化缓凝剂，加入量不得大于甲料的0.5%；如涂膜固化太慢，可加入少许二月桂酸二丁基锡作促凝剂；但加入量不得大于甲料的0.3%。
涂膜防水做完，经检查验收合格后可进行蓄水试验，24h无渗漏，可进行面层施工。
注意事项
1、施工温度应在5℃至35℃；
2、调配好的浆料要在1小时内用完；
3、寒冷地区或低温条件下请注意产品的防冻贮存，液体组份的贮存温度不低于0℃；
4、使用时，勿在本产品中掺入水分或其它材料；
5、施工时请采用合适的防护措施，如手套等
